金属雕花板设备

金属雕花板

规格：380mm   410mm可选

金属雕花板生产线的主要组成部分

（一）.5T电动开卷机

料卷内径：￠500mm；内径涨缩范围：￠400--￠520mm

料卷外径：￠1200 mm；承载重量：5T

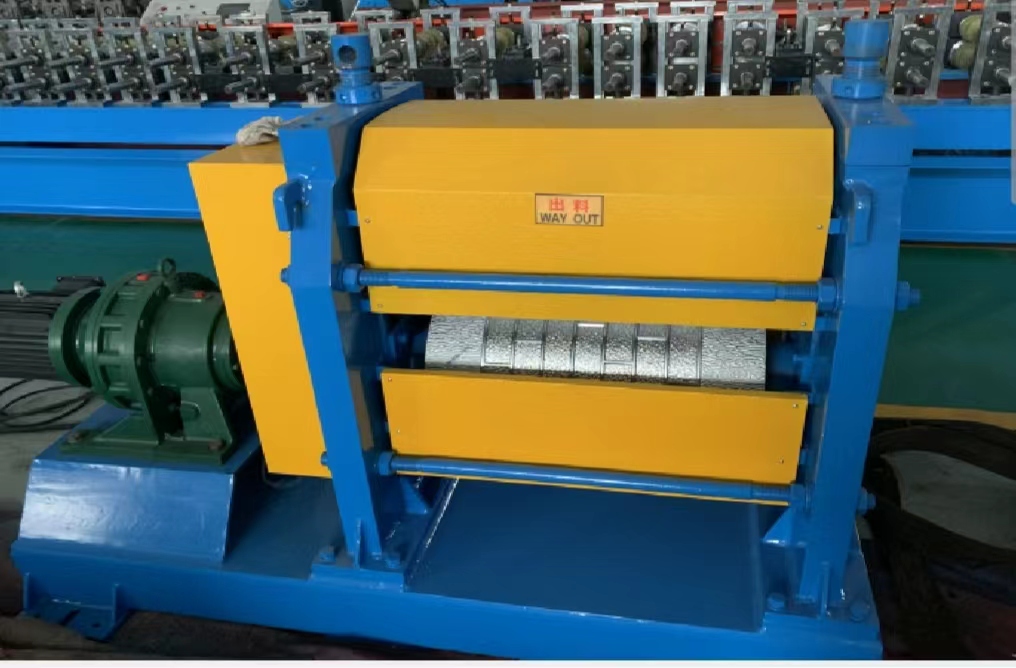

、（二）  压花机

（三）、成型主机

1.用途：冷弯成型主机用于将板材辊压成型。

2. 功能与结构：将板材经过18组成型模具的辊压，逐渐成型达到图纸要求的底板。

3.辊轮采用45#钢，整体淬火后数控加工，硬度可达HRC45-50°，具有、、、高使用寿命等优点。

4.主机机架：整体焊接，数控加工。

5.成型道次： 18 道（辊）

6.成型机底架:350H焊接，链条传动。

7.墙板式   墙板厚度16mm

8.轧辊轴轴径：￠55mm 通轴结构  材质:45#钢

9.轧辊模具材质：45#、精加工。 淬火硬度:HRC45-50°

10.主传动电机：4kw

（四）高压发泡机

（五）层压烘干输送皮带机：长度24米

双输送皮带机有上下平行设置的上机架和下机架，上机架和下机架上分别设有上部传送装置和下部传送装置，长度24米。放铝萡纸上装电动葫芦

（六）飞锯剪切

结构特点：切断为独立机构，从底下上来。由PLC主电脑机定长，切断长度可以自行设定。飞锯切割工艺，切割端面变形小，无毛刺，生产。

切割方式状态：不停机跟踪切

(七)成型设备生产工艺流程

装料（把铝卷装入内撑式开料架撑紧）——进板校准（通过进料导向平台将钢泡板正确导入成型主机）——辊压成型—— 成型后发泡-----进入层压烘干机进行烘干---------切割锯进行切断 ----------切断成品托料出板

（八）电器控制系统

1.整机采用PLC控制，液晶显示触摸屏，人机界面。实现人与PLC的交互。操作人员通过设定的程序自动运行（可编程控制）并对控制过程进行监控，实现操作人员控制生产线和修改控制参数，制件长度数字设定，制件长度可调整。

2.操作方式有手动/自动两种。具有手动、自动切换功能：在手动状态下，能进行单机运行，方便维修；在自动状态下，进行全线生产运行，顺序启动；全线设有急停按钮，易于处理紧急事故。

3.机旁设有手动操作面板放便工人操作。

4.主要电气元件

PLC：三晶           变频器：三晶

触摸屏：三晶        编码器：信捷
